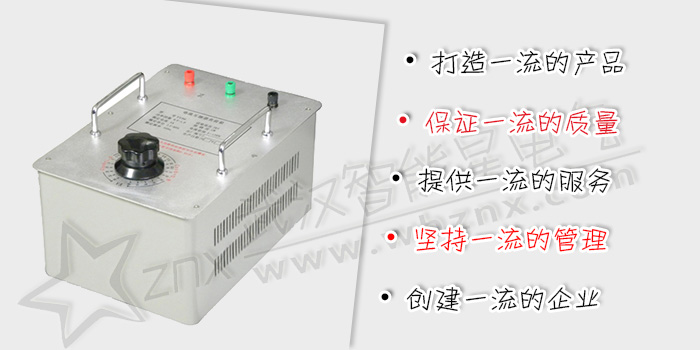

ZY96 電流互感器負荷箱
閱讀次數：8376
JJG 1021-2007 《電力互感器檢定規程》
1. 將本設備串接到被試電流互感器的K2與校驗儀Tx之間。
2. 將負荷調節到被試電流互感器的實際二次負荷。
注:部分電流互感器的二次負荷是以容量來表示的,單位為VA.
電流互感器負荷箱的負荷一般是以電阻值來表示的單位為Ω.它們的轉換關系為:
容量(VA)=電阻值(Ω)*二次電流(A)* 二次電流(A)
（1） 將本設備可靠接地。
注意事項：為保證互感器二次負載的準確性，必須使互感器二次端連接在負載箱的兩條連接線總電阻值為0.06Ω。若二次再聯校驗儀則校驗儀對互感器二次引起的負載也算進去，這樣才能保證精度。
重量輕，外形美觀，電流范圍寬。
1. 環境條件
溫 度：5—40℃ 濕 度:?80?(25℃)
海拔高度: ?1500m 電源頻率：50HZ
2. 額定容量：80VA （O-２.４Ω）
3. 測量范圍：5%-120%
4. 二次電流: 5A（有1A可選）
5. 功率因數：0.8，1
6. 準確度：±3?±0.0025VA
7. 試驗電壓：2kV
