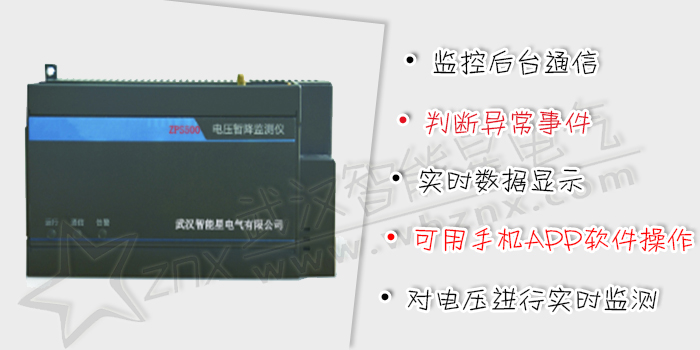

電壓暫降監測儀對用電用戶進行電壓暫降的監測與記錄，能夠通過4G將監測到的數據傳輸?shù)椒掌鳎⒂杀O(jiān)控終端展示給用戶。
而手機APP軟件，則通過藍牙與設備進行通信，對設備進行操作以及查看設備所監測到得電壓、電流、暫態事件等數據，方便現場人員進行產品部署操作。
|
序號
|
功能模塊
|
功能描述
|
|
1
|
數據采集
|
采集三相電壓電流的實時波形數據
|
|
2
|
數據計算
|
對電壓電流實時波形數據進行計算出電力數據，有效值、諧波、功率
|
|
3
|
事件判斷
|
對電壓進行實時監測并判斷是否為異常事件，電壓暫升、電壓暫降、短時中斷，并保存對應的波形文件
|
|
4
|
數據統計
|
每分鐘統計電壓、電流有效值，并保存成對應的統計文件
|
|
5
|
參數配置
|
對設備測量參數進行配置功能
|
|
6
|
手機APP通信
|
通過手機APP來查看設備的數據、事件以及操作參數
|
|
7
|
監控后臺通信
|
遠程將設備監測得到的暫態事件數據以及統計數據上傳到后臺中
|
|
產品參數
|
參數說明
|
|
尺寸
|
180×108×77（mm）
|
|
電源
|
57V / 220V / 380V AC/DC |
|
以太網
|
1路百兆以太網
|
|
4G
|
SIM卡座，支持4G通信
|
|
存儲
|
8GB，TF卡
|
|
安裝
|
導軌式
|
|
采樣率
|
128點/周波，16位采樣值
|
|
開入開出
|
支持1路220VDC開入/1路220VAC繼電器開關
|
|
電壓測量
|
3通道電壓測量，可測量57~400V電壓，精度0.5級
|
|
電流測量
|
3通道電流測量，可測量0~10A電流，精度0.5級
|
|
諧波測量
|
1~21次諧波電壓/電流有效值、含有率數值測量
|
|
功率測量
|
支持有功功率、無功功率、視在功率、功率因數數據測量
|
|
暫態事件測量
|
支持電壓暫升、電壓暫降、短時中斷事件測量，測量方法為半波有效值，測量精度≤10ms
|
|
文件保存
|
COMTRADE標準文件格式
|
|
參考標準
|
GB/T 19862-2016 |
