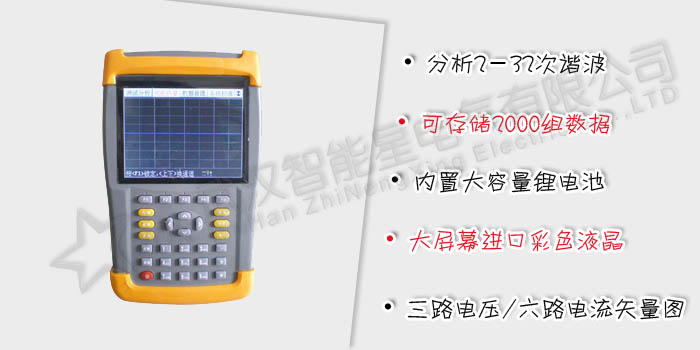

ZDN8901 多功能矢量分析儀
閱讀次數：7852
GB/T 19862-2005 《電能質量監測設備通用要求》
隨著電力行業的發展和微機綜合自動化產品的推廣應用，保護回路和計量回路的接線正確與否直接影響到電力系統工作的穩定性和電費計量的準確性，而這兩點正是電力系統非常重要的兩個方面。
由于保護裝置和高壓計量裝置的接線比較多，容易造成錯誤接線，而又不易被察覺，（尤其是差動保護的復雜接線，有時高低側同時引入，又存在不同的聯結組別，極易接錯，而在平時運行中又可能不會誤動或拒動，存在很大的隱患）。本公司根據現場測試需要，適時開發出多功能矢量分析儀。
多功能矢量分析儀集多功能于一身，具有多種測量功能，主要測量功能為：
- 相位儀功能—校驗主變差動保護和母線差動的正確性；
- 電參量測試儀功能—測試電力系統必要的參數；
- 計量接線檢測儀功能—對三相三線電能計量接線檢進行檢測；
- 諧波含量測試功能—現場測試電壓和電流的諧波含量；
- 示波器功能—顯示柱狀圖，做為簡單的示波器，用來觀察測試信號波形。
多功能矢量分析儀采用dsp交流采樣，可同時測量3路電壓和6路電流模擬量，儀器首創9通道矢量同屏顯示，人機對話界面友好；自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。
- 三路電壓，六路電流矢量同屏顯示，國內首創；對于差動保護裝置的測試只需一次接線即可完成六角圖的繪制，大大提高了工作效率；在空間小，接線困難的情況下，還可采用雙鉗法進行多次測量最終繪制出完整的六角圖。
- 采用鉗形電流互感器接線，不用斷開電流回路，安全方便。
- 可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。
- 可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
- 可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。
- 可進行現場被測信號的諧波分析，能分析出2－32次諧波的各次含量，自動計算出總諧波失真度。
- 大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，觸摸硅膠按鍵使操作更舒適、手感更佳，寬溫液晶帶亮度調節，可適應冬夏各季。
- 大容量鋰電池供電，連續工作長達6小時。
- 用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲2000組以上的數據。
- 可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。
- 具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。
- 體積小、重量輕，便于現場使用。
- 預留USB接口，可用儀器來替代優盤等移動存儲設備。
- 輸入特性
- 電壓通道數量：3通道
- 電壓測量范圍：0~450V
- 電壓顯示位數：6位
- 電流通道數量：6通道
- 電流測量范圍：0~6A
- 電流顯示位數：6位
- 相位測量范圍：－180°～＋180°
- 諧波分析次數：2～32次
- 準確度
- 電壓：±0.3%
- 電流、功率：±0.5%
- 相角：±3°
- 諧波電壓含有率測量誤差：≤0.3％
- 諧波電流含有率測量誤差：≤0.5
- 工作溫度：－15℃~ ＋40℃
- 充電電源：交流160V~260V
- 絕緣：
- 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
- 工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
- 體積：250mm×160mm×60mm
- 重量：1.8Kg
