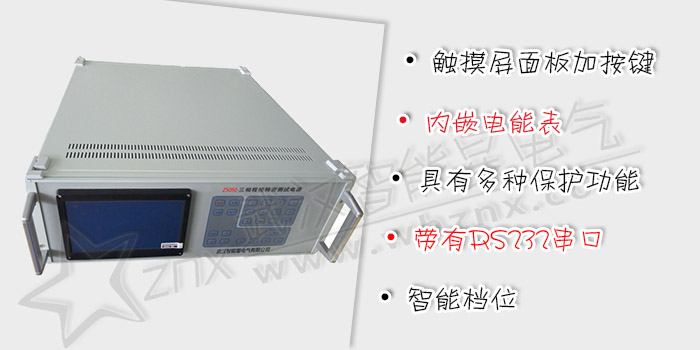

Z5050 三相精密測試電源

閱讀次數：3626

GB/T 11150-2001 《電能表檢驗裝置》

三相程控精密測試電源采用表源一體化結構，使用嵌入式系統、大屏幕TFT彩色液晶顯示器及觸摸屏、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門，便于攜帶到現場使用。

1. 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。

2. 內嵌電能表，顯示電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等參數。

3. 具有多種保護功能：限流保護、功放保護、電壓短路保護、電流開路保護、功放熱保護等功能。

4. 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。

5. 電壓、電流、相位試驗點豐富，便于操作。

6. 帶有RS232串口，便于計算機控制及升級軟件。

1. 電源輸出

1) 電壓：10~450V（內部電壓檔位57.7V、100V、220V、380V），最大輸出功率20VA。

2) 電流：0.001~50A（內部電流檔位0.2A、1A、5A、20A、50A）,20A電流檔輸出功率20VA ，50A檔輸出功率40VA。

3) 輸出頻率：45-65Hz。

4) 輸出相位：0~359.99°。

5) 穩 定度：電壓、電流0.02%。（2分鐘）

6) 失真度：電壓、電流失真度不超過0.5%（非容性負載）

2. 輸出及顯示準確度

項目	輸出及顯示準確度
電壓	0.5%
電流	0.5%
頻率	0.02Hz
相位	0.5°
功率因數	0.5%
有功功率	0.5%
無功功率	1%
視在功率	0.5%

項目	分辨率
電壓	4位有效數字
電流	4位有效數字
頻率	0.001Hz
相位	0.01°
功率因數	0.001
有功功率	4位有效數字
無功功率	4位有效數字
視在功率	4位有效數字

3. 常用輸出調節試驗點

1) 電壓試驗點：80%、90%、100%、110%、120%。

2) 電流試驗點：1%、5%、10%、20%、50%、100%、120%。

3) 相位試驗點：0.5L、0.86L、1.0、0.86C、0.5C。

4) 三相電壓、電流的幅度可以分別調節，調節細度：10%、1%、0.1%、0.01%；調節范圍最大到125%。

5) 三相電壓、電流的相位、功率因數也可以分相調節，調節細度分別為10°、1°、0.1°、0.01°。

6) UB、UC分別對UA的相位也可以分別調節。

7) 頻率的調節是三相電壓、電流一起調節的，調節細度分別為5Hz、1Hz、0.1Hz、0.01Hz。

4. 供電電源：?jiǎn)蜗?span>AC 120-262V，50/60Hz。

5. 外部尺寸：440×440×160mm

6. 重量：25Kg。
